PEM-1006H小型垂直磁場電磁鐵

1、概述

PEM-1006H小型垂直磁場電磁鐵的工作氣隙磁場是根據電磁感應原理，電流源對激磁線包供直流電流，并由導磁回路聚磁產生強磁場，調節氣隙大小，改變極面直徑，調整工作電流均可改變工作氣隙磁場的大小。

2、特點

采用四立柱H形結構，磁場電磁鐵帶水冷系統，具有視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便的特點。

工作氣隙調節輕便靈活，極頭極柱設計為一體化結構，螺紋連接、裝卸方便，極面直徑40毫米，工作氣隙最大為60mm。

工作氣隙調整結構采用螺紋結構,調節方便，極頭不需要鎖緊。

可用于磁參數測量，也可用于對小型鐵氧體樣品的充磁和其他產品的磁化試驗與測量工作。

配有省力方便的垂直方向放置的支架穩定支撐，支架帶輪子，很容易移動位置。

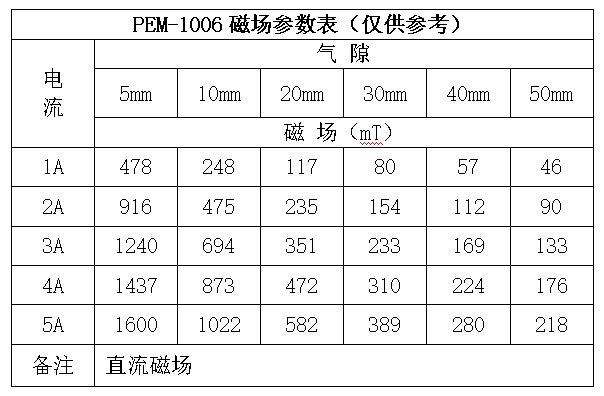

3、技術參數

極面直徑：φ40mm

工作氣隙：0～60mm連續可調。

磁感強度：H≥0.5T，工作氣隙20mm時

最大磁場：H＞1T，工作氣隙10mm時

剩    磁：≤8mT，氣隙10mm時

工作電流：DC 0～5A

絕緣電阻：＞10MΩ

工作電流：< 5A  水冷長期工作

冷卻方式：自來水/冷水機冷卻

外形尺寸：560(L)mm*450(W)mm*1050（H）mm

重  量 ：約60kg
