PEM-60H磁場電磁鐵

1.概述

 用途：力田公司電磁鐵主要用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向等.

電磁鐵工作氣隙磁場是根據電磁感應原理，電流源對磁場線包供直流電流，并由導磁回路聚磁產生磁場，調節氣隙大小，改變極面直徑，調整工作電流均可改變工作氣隙磁場的大小強弱。

2、特點

2.1、PEM-60H電磁鐵采用單扼U形結構，具有視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便等特點。

2.2、磁場工作氣隙調節輕便靈活，極帽極柱設計為一體結構，螺紋連接、裝卸方便，極面直徑出廠為60mm，工作氣隙最大為0-150mm（其他氣隙可定制）。

2.3、電磁鐵的工作氣隙調整結構采用螺紋結構，調節桿調節工作氣隙，調節方便，極頭工作時不需要鎖緊。

2.4  電磁鐵既可用于磁參數測量，也可在小氣隙時用于小鐵氧體樣品等磁性產品的磁化試驗。

3、技術參數

3.1、極面直徑：φ60mm

3.2、工作氣隙：0～150mm連續可調。

3.3、磁感應強度：工作氣隙20mm時，H≥1T；工作氣隙60mm時，H≥0.5T；

3.4、最大磁場：工作氣隙5mm時，H＞2T

3.5、剩磁：氣隙10mm時≤5mT

3.6、工作電流：DC  0～15A

3.7、線包絕緣電阻：＞10MΩ

3.8、冷卻方式：冷水板冷卻

3.9、電磁鐵底板上需要打4個螺絲孔（直徑12mm），電磁鐵定位在架子上、整體穩固可靠。

3.0、電磁鐵接線排安裝在電磁鐵右下方，不干擾底板與架子，使用空間開闊。

3.1、電磁鐵底座中間位置可開孔，便于放置樣品附件等。

3.2、電磁鐵配支架高度200mm

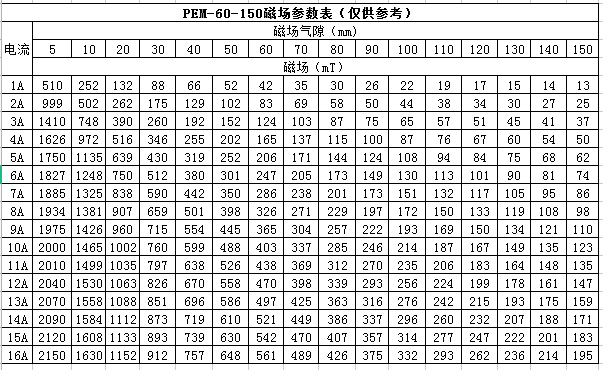

4、磁場參數表:
