1、概述

亥姆霍茲磁場線圈是由一對相同的、共軸的、彼此平行的各密繞有 N 匝電流線圈所組成。結構簡單，能產生均勻性較好的磁場。

HM-100M亥姆赫磁線是在亥姆霍茲線圈的基礎上，增加軌道和線圈移動鎖緊裝置，兩個線圈之間的距離為半徑時，本磁場發生器為亥姆線圈磁場發生器；兩個線圈之間的距離調節到不同位置時，本裝置就是普通的平行同軸線圈磁場發生器。

2、特點

HM-100M亥姆赫磁線圈的主要特點是線圈的空間開闊，便于使用 ；

HM-100M亥姆赫磁線圈的磁場與供電電流有很好的線性關系；

HM-100M亥姆赫磁線圈的兩個線圈之間的距離可以調整；

HM-100M亥姆赫磁線圈采用軌道軸承固定連接，線圈距離調整方便；

HM-100M亥姆赫磁線圈帶有位置鎖緊螺桿、定位準確可靠。

3、工作原理

亥姆赫磁線圈是用兩個半徑和匝數完全相同的線圈，將其同軸排列并令間距等于半徑，串接而成的線圈。用它可以產生極微弱的磁場直至數百Gs的磁場，可用于地球磁場的抵消補償、檢測永磁體特性等。

HM-100M亥姆赫磁線圈采用直線軸承和不銹鋼光桿作為移動機構，調節方便省力、定位準確。

5、技術參數

亥姆線圈維度：一維

線圈內孔直徑：Φ100mm

中心磁感強度：200 Gs （亥姆線圈位置）

工作電流：0-3A

功    率：<200W

冷卻方式：自然風冷。

重量：30kg

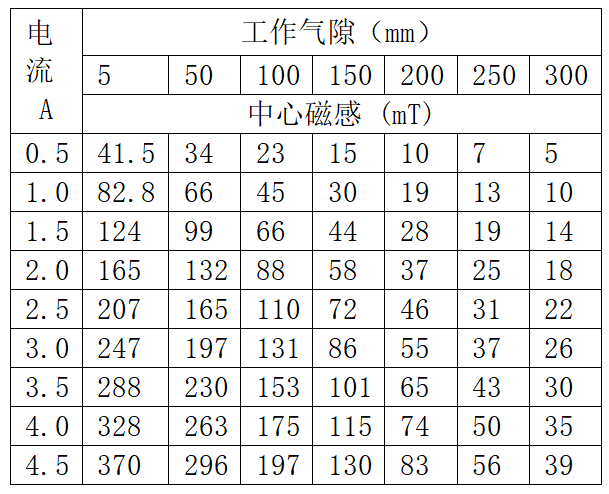

6、磁場參考表
