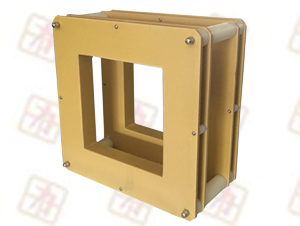

hm-300f方形亥姆霍茲磁場線圈

1、概述

1.1、亥姆霍茲線圈是由一對相同的、共軸的、彼此平行的各密繞有N匝電流線圈所組成。由于它結構簡 單又能產生均勻性較好的磁場，因此成為磁測量等物理實驗的重要組成部件。目前、雖然關于圓形亥 姆霍茲線圈構建勻強磁場的產品較多，但因其加工、定位，在工程中構建大型三維勻強磁場結構定位難度大，滿足不了科學實驗中磁敏感性的實際應用需求。

正方形亥姆霍茲線圈是一對相同的、共軸的、彼此平行的各密繞有N匝線圈的正方形載流線圈為正方形亥姆霍茲線圈，正方形亥姆霍茲線圈為模型，構建一、二、三維勻強磁場相對定位難度降低、磁場均勻性優于圓形亥姆霍茲線圈。

1.2、hm-300f方形亥姆霍茲磁場線圈采用亥母霍茲線圈結構、磁場水平/垂直方向兩用、屬于直流/工頻暴露磁場裝置，磁場裝置分為電源和線圈兩部分，線圈通電后在中心內部產生均勻的磁場。

線圈設計工作電流密度小、自然冷卻方式，結構具有視野開闊、外形美觀、結構可靠、磁場強度大小調節方便的特點。

磁場線圈廣泛用于實驗室生物細胞試驗，大學電磁鐵金屬熱處理、透熱、熔煉、焊接、熱套、非金屬間接加熱，尤其適用于里外均勻透熱、磁性材料感應加熱、磁場導航定位、磁性材料載藥、納米材料在磁場中應用、熱化療等，能全面滿足科研人員生物醫學工程研究、物理、化學、金相等實驗室研究、臨床試驗的需求。

1.3、磁場強度大小調節方便，調節電源電流大小來改變。

1.4、磁場發生器工作結構：新型實用、結構可靠，操作方便，所產生磁場均勻度高，性能穩定，適于作為需抵抗強磁場干擾和保鮮磁場使用。

2、主要技術參數

2.1、維度：一維

2.2、磁場強度： 100Gs

2.3、內孔邊長：300mm

2.3、均勻范圍：100*100*100 , 1%

2.4、工作電流：0-10A

2.5、電    感：240mH

2.6、磁場方式：直流/交流

2.7、外形尺寸：500*500*300

2.8、重    量：50KG
